1. INTRODUCCION

En el presente informe se analizará la susceptibilidad a deslizamientos en el asentamiento humano El Paraíso de Cajamarquilla, en el distrito de Lurigancho – Chosica, provincia de Lima, departamento de Lima. Así como los principales factores condicionantes y desencadenantes, y con estas variables se podrá determinar el nivel de Peligro, nivel de Vulnerabilidad y por ultimo el nivel de Riesgo.

2. ANTECENDENTES

La historia reciente de Cajamarquilla la podemos remontar desde la época del fundo el cual la principal actividad agrícola era la siembra y cosecha de algodón entre otros frutos y vegetales. Los primeros pobladores-trabajadores de Cajamarquilla eran inmigrantes de la sierra del país y provenían de la provincia de Ayacucho, Cusco y Huancavelica.

Hubo un largo periodo de abandono de la zona de Cajamarquilla tiene varias teorías. Una de ellas, la más aceptada, señala que el río Jicamarca o Huaycoloro que se encuentra cercano al área de ruinas y que hoy se encuentra seco, tenía un caudal normal de agua en épocas de la Cultura Lima. Un fuerte cambio climático podría haber producido un exceso de lluvias causando aluviones que destruyeron canales y reservorios propios del abastecimiento de Cajamarquilla, a lo cual le siguió un periodo de sequía, lo que llevó al posterior abandono de la ciudad. Luego el periodo húmedo del clima de Lima trajo agua al Huaycoloro permitiendo la posterior llegada de nuevos pobladores.

Debido a la historia de la zona y actualmente con una población emergente en aumento, es de mayor importancia realizar evaluaciones del riesgo de desastres por fenómenos naturales, en este caso por deslizamientos.

3. DESCRIPCIÓN DEL ÁREA DE ESTUDIO

Cajamarquilla se ubica en la zona este y tiene una extensión territorial de 5,8 km2. Está compuesta por áreas diversas, encontrándose aquí una zona agrícola, es también una zona para la cría de animales y para vivienda.

En Cajamarquilla también se encuentra una de las dos áreas arqueológicas de la zona, quizás la más importante.

3.1. UBICACIÓN GEOGRÁFICA

Cajamarquilla se ubica en la parte noreste del distrito de Lurigancho-Chosica, distrito que se encuentra al Este de Lima Metropolitana en la margen izquierda de la autopista Ramiro Prialé a la altura del kilómetro 9,5.

Las coordenadas UTM son las siguientes:

Tabla Nº1: Coordenadas UTM del Area de estudio

La zona se ubica entre los 400 y 1200msnm.

3.2. CLIMA

La zona de estudio cuenta con una temperatura mínima de 13 ºC que se registra entre los meses de junio y agosto, alcanzando una temperatura máxima de 28 ºC entre los meses de diciembre y febrero. La humedad relativa promedio fluctúa entre los 75% y 85%. Por su ubicación de tipo desértico las precipitaciones son muy escasas limitándose a garúas. Durante los meses de invierno es una característica la aparición de neblina en las primeras horas de la mañana disipándose hacia el mediodía, reapareciendo en las primeras horas de la noche.

3.3. GEOLOGÍA

La zona de estudio presenta las siguientes unidades geológicas:

Tabla Nº2: Unidades Geológicas

3.4. GEMORFOLOGÍA

Esta se caracteriza por ser una zona de microcuencas, con suelos pobres, de material erosionado y meteorizado que se ha depositado en las zonas de menor elevación. Las laderas que circundan las cuencas se encuentran en proceso erosionable, no solo por el clima seco sino por acción del hombre. Las formaciones geomorfológicas que presenta la zona de estudio son:

Tabla Nº3: Formaciones geomorfológicas

3.5. USO DE VÍAS

En referencia a las vías de acceso, la zona de análisis cuenta con la avenida Las Torres como principal vía de acceso, ampliándose en tres vías carrozables que se insertan en las tres zonas. Existen pocas vías asfaltadas dentro de la zona, lo que sí existe son trochas carrozables formadas espontáneamente entre las calles, no son directos y generalmente no reciben mantenimiento. El principal medio de transporte es el mototaxi y existen 4 empresas de transporte principalmente para Jicamarca y Cajamarquilla.

4. OBJETIVOS DEL PROYECTO

4.1. OBJETIVO GENERAL

Determinar el nivel de riesgo por deslizamiento en el A.H El Paraíso de Cajamarquilla, en el distrito de Lurigancho-Chosica, provincia de Lima, Departamento de Lima.

4.2. OBJETIVOS ESPECÍFICOS

• Identificar y establecer los parámetros de evaluación asociados al Peligro Deslizamiento.
• Caracterizar y determinar el nivel de Peligro del área de estudio.
• Determinar el nivel de Vulnerabilidad del área de estudio.
• Realizar los mapas de Peligro, Vulnerabilidad y Riesgo.

5. PROCEDIMIENTO

5.1. IDENTIFICACIÓN DEL ÁREA DE ESTUDIO

Mediante el visor de mapas del SIGRID se identifica la zona de estudio y se descarga el archivo shapefile de las manzanas referenciales 2017.

5.2. RECOPILACIÓN DE INFORMACIÓN

Los factores condicionantes son Pendiente, Geología y Geomorfología. Desde la plataforma GEOCATMIN se descarga la información correspondiente a la geología y geomorfología del área de estudio.

Desde EARTH DATA se descarga el DEM correspondiente al área de estudio, el cual sirve para realizar el archivo shapefile de pendientes.

5.3. PONDERACIÓN DE LOS PARÁMETROS

Para el caso de Peligro por deslizamiento, el factor desencadenante es la Precipitación anómala y los factores condicionantes son pendiente, geología y geomorfología los cuales conforman la susceptibilidad con un peso de 90% y el parámetro de evaluación es el Tiempo de retorno con un peso de 10%.

Según el método de análisis jerárquico descrito en el Manual de CENEPRED – 2014 (Manual para Evaluación de Riesgos Originado por Fenómenos Naturales, 2da versión) se procede a realizar la Matriz de comparación de pares, la Matriz de normalización de pares y la Matriz de relación de consistencia para cada parámetro.

Tabla Nº3: Matriz de comparación de pares del parámetro Precipitación

Tabla Nº4: Matriz de normalización de pares del parámetro Precipitación

Tabla Nº5: Matriz de Relación de consistencia del parámetro Precipitación

Tabla Nº6: Tabla resumen de Factores, Parámetros y Descriptores

5.4. ELABORACIÓN DEL MAPA DE PELIGRO

En el software ArcMap se realiza la intersección de los archivos shapefile de la pendiente, geología y geomorfología. Luego se procede a añadir los pesos de cada parámetro y calcular los Valores de Factores Condicionantes (VFC), Valores de factores Desencadenantes (VFD), Valor de Susceptibilidad (VSuscp), Valor de Parámetro de Evaluación (VPEV), Peligro (VSuscp*Peso de Suscp + VPEV*Peso de Pev).

Por último, se clasifica el nivel de Peligro agrupando los valores del peligro según los rangos calculados.

Tabla Nº7: Nivel de Peligro

5.5. ELABORACIÓN DEL MAPA DE VULNERABILIDAD

Para el calculo de la vulnerabilidad se analiza la Dimensión Social con un peso de 0.6, Dimensión Económica con un peso de 0.3 y la Dimensión Ambiental con un peso de 0.1.

Se realiza Matriz de Comparación de Pares de los Factores y Parámetros, luego Matriz de Normalización de Pares de los Factores, Vector Suma Ponderado, finalmente se determina el Índice de Consistencia y Relación de Consistencia (tanto de Dimensión Social, Económica y Ambiental).

Se calcula el valor de los factores multiplicando el peso del Parámetro con el peso del Descriptor; se calcula el valor de cada Dimensión, que resulta de la suma del producto del valor de cada factor por el peso de cada factor; finalmente se calcula el valor de la Vulnerabilidad.

Finalmente se añade la información de la vulnerabilidad al ArcMap mediante el comando Join, y se realiza la clasificación del nivel de Vulnerabilidad.

Tabla Nº8: Nivel de Vulnerabilidad

5.6. ELABORACIÓN DEL MAPA DE RIESGO

Una vez identificados y analizados los peligros a los que está expuesto el ámbito geográfico de estudio mediante la evaluación del periodo de recurrencia y el nivel de susceptibilidad ante el fenómeno de origen natural Deslizamiento. Habiéndose realizado el análisis de los componentes que inciden en la vulnerabilidad explicada por la fragilidad y resiliencia, la identificación de los elementos potencialmente vulnerables, el tipo y nivel de daños que se puedan presentar, se procede a la conjunción de éstos para calcular el nivel de riesgo del área en estudio.

Se realiza un cuadro de doble entrada con los valores del Peligro y Vulnerabilidad, los cuales se multiplican dando como resultado los valores del Riesgo. Para la elaboración del mapa de Riesgo, se realiza la intersección de los shapefile Peligro y Vulnerabilidad, y mediante la calculadora se multiplican los valores.

Tabla Nº9: Matriz de Riesgo

Tabla Nº10: Nivel de Riesgo

5.7. DIAGRAMA DE FLUJO DE ACTIVIDADES

6. RESULTADOS

Con los resultados obtenidos del análisis del peligro y vulnerabilidad se obtuvieron los siguientes Mapas de Peligro, Vulnerabilidad y Riesgo por Deslizamiento:

6.1. MAPA DE PELIGRO POR DESLIZAMIENTO

6.2. MAPA DE VULNERABILIDAD

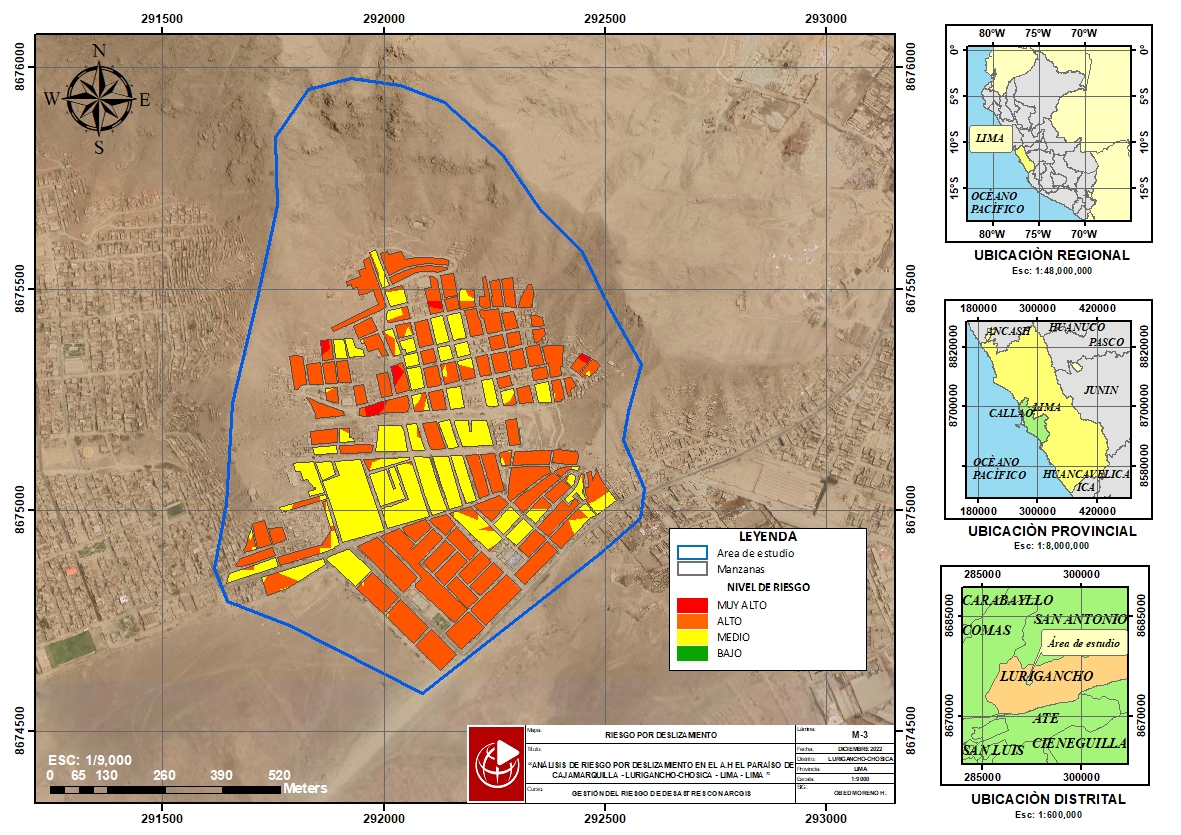

6.3. MAPA DE RIESGO POR DESLIZAMIENTO

7. CONCLUSIONES

• Del análisis del Peligro se concluye que 47.4 ha se encuentran en Peligro Muy Alto, 39.2 ha en peligro Alto, 7.9 ha en Peligro Medio y 0.2 ha en Peligro Bajo. El ámbito del proyecto corresponde a un Nivel de peligro Muy Alto.
• Del análisis de Vulnerabilidad se concluye que 36 manzanas se encuentran en Vulnerabilidad Alta y 96 manzanas en Vulnerabilidad Media, siendo esta última la que predomina en el área de estudio.
• Del calculo del Riesgo se concluye que 0.3 ha se encuentra en Riesgo Muy Alto, 18.3 ha en Riesgo Alto y 10.2 en Riesgo Medio. Por lo tanto, el Nivel que predomina en el área de estudio es Riesgo Alto.

8. RECOMENDACIONES

• Es necesario identificar las rutas de evacuación, las cuales terminarán en áreas que no estén sometidas a ningún tipo de peligro.
• Participación en las capacitaciones programados por la autoridad local, las que determinen las zonas de evacuación y rutas de evacuación previstas.
• Reconocimiento de las zonas de seguridad y evacuación por deslizamiento.
• Reconocimiento de las rutas de evacuación.

9. REFERENCIAS BIBLIOGRÁFICAS

• CENEPRED. (2014). Manual para la Evaluación de Riesgos originados por Fenómenos Naturales 02 Versión. https://www.gob.pe/institucion/cenepred/informes-publicaciones/1867442-manual-para-la-evaluacion-de-riesgos-por-fenomenos-naturales-v-2

• GEOCATMIN. (2022). Mapa Geológico 100 k y Geomorfología.

            https://geocatmin.ingemmet.gob.pe/geocatmin/.

• SIGRID. (2022). Geo portal SIGRID.

           https://sigrid.cenepred.gob.pe/sigridv3/.

• ASF DATA SEARCH. (2022). Geographic search ALOS PALSAR.

             https://search.asf.alaska.edu/#/?dataset=ALOS.

• INEI (2017). Censos Nacionales 2017: XII de Población, VII de Vivienda y III de Comunidades Indígenas.

            https://censo2017.inei.gob.pe/
