1. INTRODUCCIÓN

La evolución del diseño arquitectónico ha sido un reflejo del progreso humano, desde las primeras estructuras hasta los complejos edificios modernos. La capacidad de visualizar, planificar y optimizar espacios ha sido fundamental en este desarrollo. Con el advenimiento de la era digital, herramientas como AutoCAD han revolucionado la forma en que los diseñadores conceptualizan y materializan sus ideas, especialmente en proyectos cotidianos como viviendas unifamiliares. Como señala el arquitecto Frank Gehry: "La arquitectura debe hablar de su tiempo y lugar, pero anhelar la atemporalidad". Esta fusión de tecnología y creatividad permite a los diseñadores contemporáneos crear espacios que no solo satisfacen necesidades funcionales, sino que también reflejan las aspiraciones y estilos de vida de sus ocupantes, todo ello con una precisión y eficiencia sin precedentes.

2. ANTECEDENTES:

El diseño eficiente de espacios habitacionales es un desafío constante en la arquitectura moderna. Este proyecto se centra en la creación de un plano para una vivienda unifamiliar de dos plantas, abordando la necesidad crítica de optimizar el uso del espacio disponible. El proceso integra especificaciones detalladas, desde dimensiones precisas hasta consideraciones de diseño específicas, empleando herramientas de diseño asistido por computadora. Como destaca el reconocido arquitecto Rem Koolhaas: "La arquitectura es una mezcla peligrosa de omnipotencia e impotencia". Este enfoque refleja la complejidad de equilibrar las demandas funcionales con las limitaciones espaciales, incorporando elementos como referenciación, escalado, modelado, acotación y simbología. El diseño se complementa con vistas en alzado y cortes transversales, culminando en un modelo de presentación refinado que ilustra la síntesis entre funcionalidad y estética en el diseño residencial contemporáneo.

3. DESCRIPCIÓN DEL ÁREA DE ESTUDIO:

4. Objetivos del proyecto

Objetivo General:

 Desarrollar un diseño arquitectónico para una vivienda unifamiliar de dos plantas en un terreno de 12x10 metros, optimizando el uso del espacio disponible.

 Objetivos Específicos:

1. Crear una distribución óptima de ambientes que maximice la funcionalidad del área limitada.
2. Elaborar planos detallados con dimensiones, acotaciones y secciones transversales que ilustren claramente la estructura interna y externa de la vivienda.
3. Determinar condiciones y características de cimentación y construcción para la vivienda.

5. PROCEDIMIENTO

METODOLOGÍA:

Para la ejecución de este proyecto se fundamentó en el uso del software de diseño asistido por computador AutoCAD, complementado con archivos DWG y bloques adicionales para enriquecer el diseño. Las bases metodológicas se derivaron del curso Autocad Básico de MasterGIS y recursos web especializados en AutoCAD.

Delimitación del terreno:

• Se estableció la unidad de metros y se delimitó el terreno utilizando el comando "RECTANG" con una longitud de 10 m y una anchura de 12 m.
• Se duplicó el área con el comando "COPY".
• Se distribuyeron los ambientes utilizando "LINE", "POLYGON", "MEASUREGEOM", activando "ORTHOMODE" y "OSNAP".

Diseño de columnas, muros y mobiliario:

• Columnas: Se crearon 4 variantes de columnas con diferentes dimensiones usando "RECTANG" y se colocaron con "COPY" y "OSNAP".
• Muros: Se crearon con el comando "OFFSET"  y se eliminaron líneas sobrantes con "TRIM".
• Puertas y ventanas: Se diseñaron utilizando "RECTANG", "EXPLODE", "OFFSET", "MIRROR", "ARC" y otros comandos para puertas normales y especiales, como la de cochera.
• Muebles y electrodomésticos: Se utilizaron diversos comandos como "LINE", "CIRCLE", "ARC", "MIRROR", entre otros.

Asignación de capas:

• Se crearon diferentes capas para separar y agrupar los elementos del plano, utilizando "HATCH" para mejorar la visualización.

Acotamiento y vistas de corte:

• Se personalizaron las cotas con "DIMSTYLE" modificando elementos como tipos de línea, tamaño de flechas y unidades.
• Se dibujaron los ejes de diseño y se distribuyeron en ambos pisos.
• Se realizaron cortes de elevación para mostrar la fachada y el interior.
• Se dibujó el detalle del cimiento y los niveles de piso.

Creación de membrete y especificaciones técnicas:

• Se crearon diferentes estilos de texto y membretes para asignar nombres a los ambientes de la vivienda.
• El membrete incluía datos del proyecto, mientras que las especificaciones técnicas cubrían detalles de puertas, ventanas, columnas, etc.

Finalización del plano:

• Se asignaron vistas en "Layout1" y se exportó el plano en formato PDF tras usar "PURGE" y "OVERKILL" para optimizar el archivo.

El proceso metodológico se inició con la configuración precisa de los límites del dibujo, parámetros y unidades de trabajo en el software, estableciendo así una base sólida para un diseño proporcionado y realista.

6. RESULTADOS

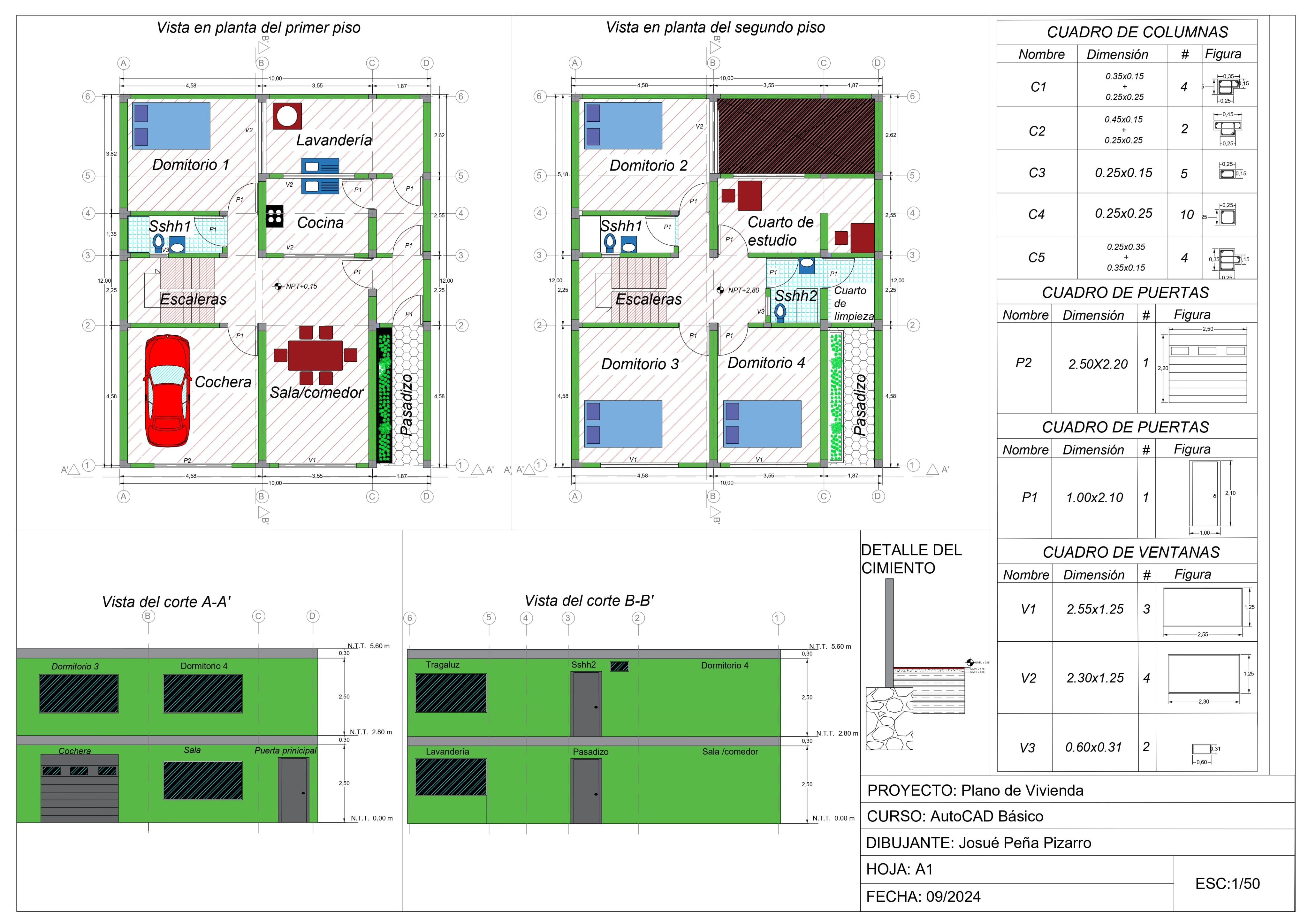

El plano final detalla la distribución de los espacios interiores, las vistas de corte, y las especificaciones de los elementos constructivos.

Primer piso: Incluye ambientes como cochera, sala/comedor, cocina, lavandería, baño, y un dormitorio

 Segundo piso: Contiene tres dormitorios, un cuarto de estudio, un cuarto de limpieza y dos baños.

Las vistas de corte (A-A' y B-B') ofrecen una representación gráfica de las fachadas, permitiendo observar la estructura exterior de la casa. Además, el cuadro de especificaciones proporciona detalles técnicos sobre columnas, puertas y ventanas, indicando dimensiones  necesarias para la construcción.

7. CONCLUSIONES:

• Durante el curso de AutoCAD Básico, se aplicaron diversos comandos de edición, dibujo, texto y otras herramientas aprendidas para desarrollar un proyecto de manera eficiente. Se logró elaborar un plano detallado de una vivienda de dos pisos, integrando elementos como detalles del cimiento y vistas de corte siguiendo las pautas establecidas.
• AutoCAD demostró ser una herramienta esencial para el diseño en 2D, ofreciendo recursos valiosos que tienen aplicaciones significativas en diversos campos. El dominio de este software es crucial.

8. RECOMENDACIONES

• Utilizar capas (layers) de manera efectiva. Organiza los elementos del diseño en capas separadas (por ejemplo, muros, puertas, ventanas, mobiliario) para facilitar la edición y visualización.
• Crear y utilizar bloques personalizados. Para elementos repetitivos como muebles o símbolos arquitectónicos. Esto no solo ahorra tiempo, sino que también mantiene la consistencia en todo el diseño.

9. BIBLIOGAFÍA

• Aceros Arequipa. (2020). Construcción de Viviendas Edición N° 15. https://acerosarequipa.com/pe/es/construccion-de-viviendas/construccion-de-viviendasaprende-linea/construccion-de-viviendasboletin-construyendo/edicion-15/construccion-de-viviendasboletin-construyendoedicion-15capacitandonos-muros-de-concreto-armado.html
• Servicio Nacional de Capacitación para la Industria de la Construcción [SENCICO]. (s.f.). Norma Técnica E.070 Albañilería. Colegio de Ingenieros del Perú. https://www.cip.org.pe/publicaciones/2021/enero/portal/e.070-alba-ileria-sencico.pdf
