PROYECTO

DISEÑO DE VIVIENDA UNIFAMILIAR DE DOS PLANTAS DE 12 X 10 MTS

1
Certificado

PROYECTO DEL CURSO

AutoCAD Básico

REALIZADO POR

GIOVANNI LEANDRO VIDAL MURCIA

INTRODUCCIÓN:

Durante el proceso evolutivo y el transcurso del desarrollo de la humanidad, siempre se ha visto con gran importancia el saber distribuir, administrar y edificar los distintos espacios y ambientes en los que habita y ocupa. Además de ello proyectar cada uno de los recursos y elementos que emplea para la materialización del diseño de sus espacios. Desde tiempos antiguos, el diseño de estructuras siempre ha sido una de las herramientas más indispensables para la construcción de grandes obras, y con el pasar del tiempo, gracias a las capacidades y habilidades del ser humano, cada vez es mucho más sencillo, accesible y realista el plasmar las grandes ideas del diseño de estructuras en la actualidad.

Hoy en día el aporte de distintos sistemas informáticos y tecnológicos, se ha llegado a obtener herramientas de diseño asistido en los distintos campos del conocimiento, complementándose cada vez más con cada uno de ellos. Llevando estos conocimientos y herramientas al campo particular, se emplean estas herramientas para la realización de este proyecto de diseño, que tiene por propósito dar a conocer la distribución espacial de una vivienda unifamiliar con algunas especificaciones, y consideraciones técnicas, en donde lo que se busca es la creación de distintos ambientes, optimizando los espacios en medida de lo posible para el área asignada; proyectos que hoy en día son los más comunes y tal vez los más necesarios, dentro de lo que se conoce en el campo del diseño asistido mediante software de Autocad.



ANTECEDENTES:

Ante la necesidad de optimización de un espacio y la mejor forma de distribuir un área asignada según demanda, se realiza el diseño de un plano de una vivienda unifamiliar de dos plantas, a partir de las especificaciones bajo demanda, y en él se especifican ciertas características del diseño, tanto sus dimensiones, como condiciones de diseño; partiendo de una referenciación, asignación del espacio, escala, modelo y acotado, simbología, de igual manera la apreciación de cortes del diseño para obtención de una vista en alzado de la fachada con respecto al diseño en planta, para finalmente realizar un ajuste del modelo de presentación y posterior entrega.



DESCRIPCIÓN DEL ÁREA DE ESTUDIO:

El área de estudio, o área designada para la elaboración del diseño de esta vivienda unifamiliar es un predio designado de dimensiones de 12 metros de frente por 10 metros de profundidad.

Ilustración 1: Screen en ACAD del Área del diseño
Fuente: Elaboración Propia

OBJETIVO GENERAL:

Diseñar un plano de vivienda unifamiliar de dos plantas en un predio de 12 metros de frente por 10 de fondo

OBJETIVOS ESPECÍFICOS:

  • Diseñar los ambientes de la vivienda optimizando el área del predio.
  • Dimensionar, acotar y presentar en corte de dos secciones, las áreas y el exterior de la vivienda
  • Determinar condiciones y características de cimentación y construcción para la vivienda.



PROCEDIMIENTO

METODOLOGÍA:

Para la elaboración de este proyecto, se tuvo como herramienta de trabajo principal el software de diseño asistido por computador AUTOCAD, de igual manera se referencia dentro de la elaboración del trabajo distintos tipos de archivos dwg, en extensión de bloque añadidos para dar un complemento al diseño, se tuvo como referencia de diseño, las fuentes de aprendizaje del curso Acad Básico de MasterGIS, y la extracción de información de sitios web de Autocad .

Como proceso metodológico lo primero que se realiza una vez dentro del software es el ajuste de los límites y parámetros del dibujo, así como de las unidades de trabajo del diseño para así mismo dar una proporción y presentación de un trabajo lo más ajustado a la realidad posible.

Ilustración 2: Screen en ACAD de la definición de unidades.
Fuente: Elaboración Propia
Ilustración 3: Screen en ACAD de la definición de parámetros del dibujo.
Fuente: Elaboración Propia

Seguidamente, se realiza el trazado del perímetro y área del predio, el cual tiene una dimensión para este caso de 12 metros de frente por 10 metros de fondo y de este mismo se deriva la división de los ambientes de la vivienda, la definición del trazado de la cimentación y la construcción de los muros y escalera. Complementario a este proceso se definen las distintas capas para identificar cada uno de los elementos del dibujo en el administrador de capas.

Ilustración 4: Screen en ACAD del trazado del área del diseño y distribución de ambientes, cimentación, muros y escalera.
Fuente: Elaboración Propia

Posteriormente, se define y se esquematiza la base de los primeros mobiliarios incorporados (puertas y ventanas) al diseño de la vivienda en forma de bloques, con sus características de diseño y propiedades de capa. Adicionalmente a ello se incorporan los textos con formato definido, al diseño de la vivienda para así determinar los distintos ambientes de la vivienda, y se complementa este trabajo con la asignación de sombreados iniciales para los distintos elementos del dibujo.

Ilustración 5: Screen en ACAD de la esquematización de los primeros mobiliarios del diseño (puertas y ventanas).
Fuente: Elaboración Propia
Ilustración 6: Screen en ACAD de la definición de formatos de texto para la identificación de los ambientes de la vivienda.
Fuente: Elaboración Propia
Ilustración 7: Screen en ACAD de la asignación de sombreados para resaltar los muros de la vivienda.
Fuente: Elaboración Propia

Luego, se realiza la incorporación de los mobiliarios de los distintos ambientes de la vivienda, así como los diferentes sombreados para identificar y diferenciar cada ambiente de la misma tanto en exterior como en interior; se define el formato de acotado y dimensionamiento del proyecto y se trazan los ejes de diseño del proyecto, se incorpora el diseño en bloque de los parámetros y condiciones de cimentación del proyecto de la vivienda, así como una tabla de especificaciones técnicas sencillas para identificación del mobiliario de puertas y ventanas, adicionalmente se agregan al diseño la realización de los cortes de 2 secciones de la vivienda, para contemplar los exteriores.

Ilustración 8: Screen en ACAD adición de los mobiliaros, sombreados y lineas de ejes de construcción de la vivienda.
Fuente: Elaboración Propia
Ilustración 9: Screen en ACAD definición del formato de acotado (ajuste de línea, símbolos, texto, unidades y tolerancias).
Fuente: Elaboración Propia
Ilustración 10: Screen en ACAD acotado y dimensionamiento del proyecto, definición de las lineas de sección de corte.
Fuente: Elaboración Propia
Ilustración 11: Screen en ACAD adición de las especificaciones y elementos de cimentación y tabla de detalle de mobiliarios (puertas y ventanas).
Fuente: Elaboración Propia
Ilustración 12: Screen en ACAD construcción de las vistas de corte del proyecto.
Fuente: Elaboración Propia

Finalmente, se ajustan y se ubican cada uno de los componentes del proyecto (diseños en planta, diseños de sección de corte, bloque de diseño de cimentación, tablas de especificaciones, de tal forma que queden bien distribuidos, para posteriormente poder realizar en bloques de atributos los distintos elementos del membrete y rectángulos completar el proyecto. y ajustar todo en la ventana de presentación o layout.

Ilustración 12: Screen en ACAD construcción de construcción de bloques de atributos y membrete para presentación final.
Fuente: Elaboración Propia



FLUJO METODOLÓGICO:

Ilustración 13: Flujo Metodológico del Proyecto
Fuente: Elaboración Propia



RESULTADOS:

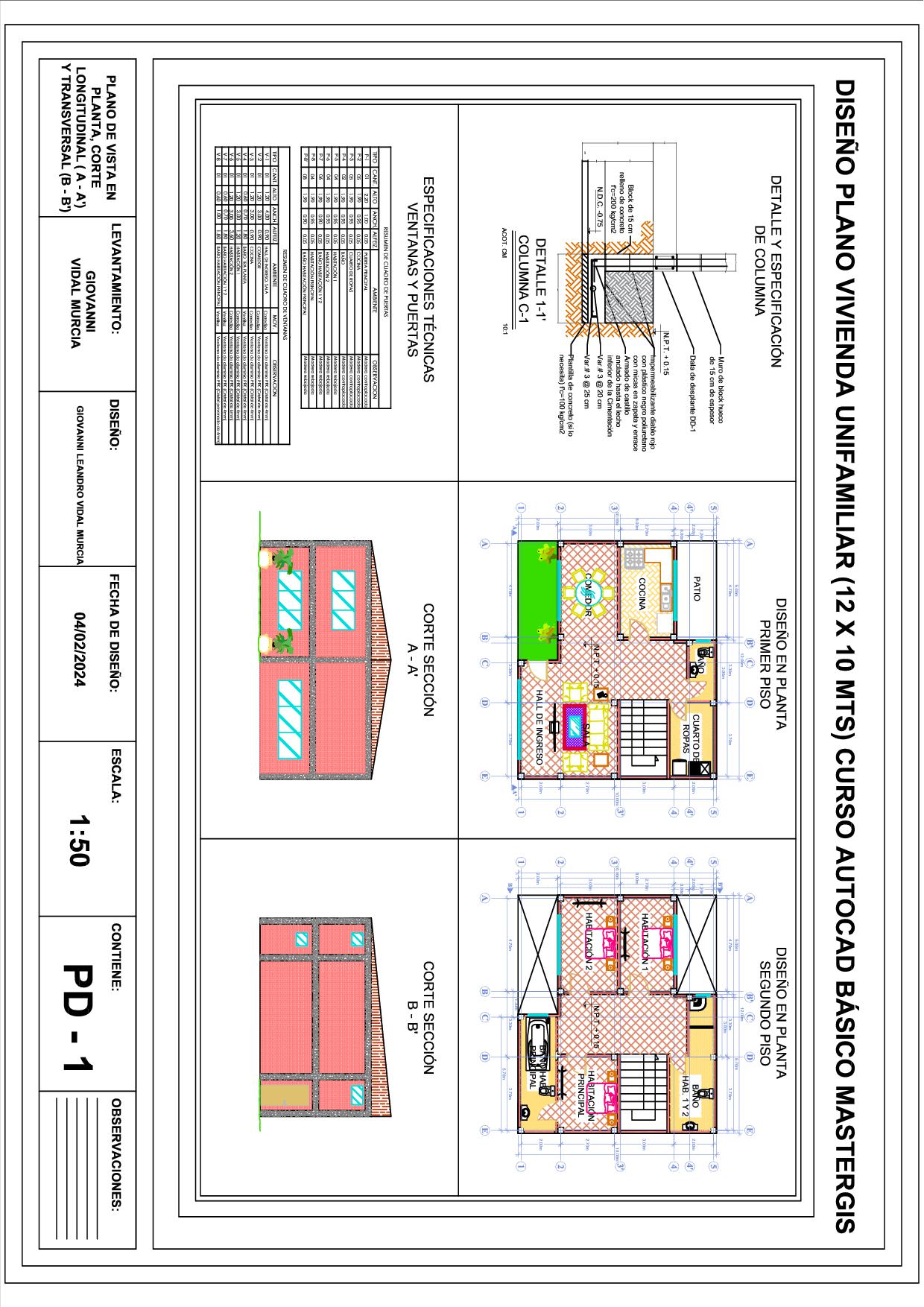

Ilustración 14: Diseño Plano Vivienda Unifamiliar (12 x 10 Mts) - Formato A4 en Escala 1:50
Fuente: Elaboración Propia



CONCLUSIONES:

De la elaboración de este trabajo se puede concluir lo siguiente:

  • Se logra dar una distribución y una optimización al terreno de acuerdo con el área asignada y se establecen las bases para poder edificar de una manera eficiente
  • Se logra dar dimensionamiento, y especificaciones para poder construir y edificar en dicha área
  • Es un espacio extenso y evidentemente permite una distribución amplia de cada uno de los ambientes.



RECOMENDACIONES:

  • Es importante tener siempre presente la condiciones y especificaciones de los recursos y materiales para la edificación ya que de ello depende que lo que se proyecta en el diseño sea exitoso y cumpla con su propósito
  • Se recomienda complementar el diseño inicial con planos de suministro de servicio hidráulico, hidrosanitario, eléctrico y de servicios básicos, para detallar de una mejor manera la distribución del predio y corresponder con los ambientes de la vivienda diseñados y dado el caso someter a ajustes.



Referencias

AUTODESK. (1992). AUTODESK LATAM. Obtenido de https://latinoamerica.autodesk.com/

DWGAutoCAD. (2023). DWGAutoCAD. Obtenido de https://www.dwgautocad.com/

MASTERGIS. (2015). MASTERGIS. Obtenido de https://mastergis.com/



REALIZADO POR

GIOVANNI LEANDRO VIDAL MURCIA

Colombia

PROYECTO DEL CURSO

AutoCAD Básico

Carlos Santillán
